DMX-adresser forklaret: Sådan indstiller du DIP-switches til scenelys og LED-drivere #
Arbejder du med koncertlys, teater, film eller tv-produktion og har brug for at indstille en korrekt DMX-adresse?
Denne guide forklarer, hvordan du bruger DIP-switches til at konfigurere LED-drivere – og du kan bruge vores interaktive DMX calculator øverst på siden til at gøre det nemt og hurtigt.
Hvad er en DIP-switch i DMX-belysning? #
En DIP-switch (Dual In-line Package switch) er en række små kontakter, der enten kan være ON (tændt) eller OFF (slukket). Hver switch svarer til et binært tal – dvs. en værdi i 2-tals-systemet.

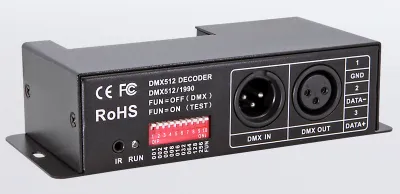

LED-drivere med DMX-input bruger disse kontakter til at bestemme, hvilken DMX-startadresse de skal lytte til.
Hvordan beregner du en DMX-adresse med DIP-switches? #
Hver switch har en fast binær værdi:
| Switch # | Værdi |
|---|---|
| 1 | 1 |
| 2 | 2 |
| 3 | 4 |
| 4 | 8 |
| 5 | 16 |
| 6 | 32 |
| 7 | 64 |
| 8 | 128 |
| 9 | 256 |
Du indstiller DMX-adressen ved at tænde (ON) de switche, som tilsammen giver det ønskede tal.
Eksempel: DMX-adresse 37 til LED-belysning #
37 = 32 + 4 + 1, så du skal tænde switch 6, 3 og 1.
Her er en tekstbaseret illustration af DIP-switchene i denne konfiguration:
DMX-adresse: 37
Switch: [1] [2] [3] [4] [5] [6] [7] [8] [9]
Værdi: 1 2 4 8 16 32 64 128 256
Status: ON OFF ON OFF OFF ON OFF OFF OFF
🔧 Tip: På nogle DIP-switch-moduler er ON-positionen opad, på andre nedad – tjek altid mærkningen på dit modul!
Brug min DMX DIP Swith calculator #
Det kan hurtigt blive komplekst, især ved højere DMX-adresser. Min DIP-switch calculator klarer det for dig:
Indtast blot den ønskede adresse – så ser du straks hvilke switche der skal være ON.
